多功能采集儀是用于采集振弦及數字量輸出的傳感器信號(1拖1),通訊采用4G、LORA組網方式,內嵌高容量鋰電池。多功能采集儀自成系統安全保密,功耗小待機時間長,體積小巧布設方便,適合傳感器集中在一個區域中,省去傳感器至采集系統之間布線的繁瑣。

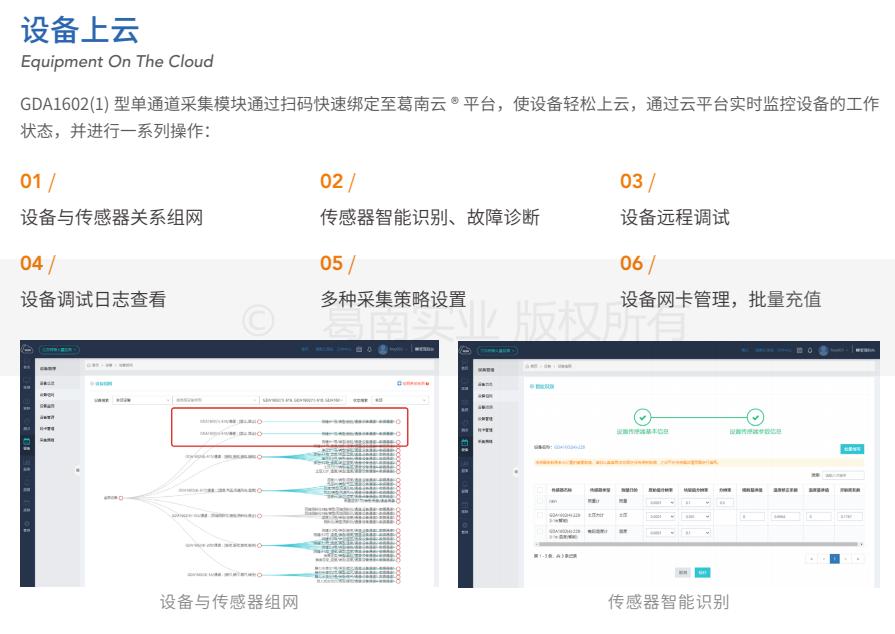

多功能采集儀將測量、傳輸、供電功能集成在模塊內,采集儀為金屬外殼,有效防護電磁干擾,體積小巧移動方便,可實現單點和群點的任意組合。采集儀省去了信號傳輸和傳感器采集電纜,測量數據實時同步葛南云平臺,系統組網簡便快捷經濟。
多功能采集儀廣泛適用于水電、鐵路、公路、礦山、國防及建筑工程安全監測領域傳感器測點布設多又較為集中,需要實時數據采集的解決方案。
1 規格及主要技術參數
規格型號 | GDA1602(1) |
測量傳感器 | 振弦傳感器、RS485傳感器、雨量計(開關量) |
測量范圍(振弦傳感器) | 400-6000Hz/160-36000F |
分辨率 | 0.01Hz/0.1F |
測量精度 | 0.2Hz |
測量類型(RS485傳感器) | 支持 Modbus RTU 協議的傳感器 |
采集時間 | 2s |
工作電壓 | DC7-30V |
供電輸出 | DC12V/200mA(當測量對象為RS485傳感器時生效) |
內置電池容量 | 6400mAh |
設備功耗 | 0.5W(工作)/0.5mW(休眠) |
電氣連接 | 鳳凰斜面接線端子 |
傳輸方式 | RS485、4G/LoRa(2選1) |
通訊協議 | NGN 協議、行業通用協議、各省平臺協議 |
波特率 | 9600bps |
上電啟動時間 | 約1s |
絕緣電阻 | ≥100MΩ |
工作溫度 | -40~80℃ |
工作濕度 | 5%-95% |
機箱材質 | 鑄鋁 |
外形尺寸 | 6×6×8cm |
重量 | 0.5kg |
防護等級 | IP67 |
安裝方式 | 殼體帶掛耳,可安裝在墻體上或立桿上 |
出廠配件 | 4G 天線 |
2 產品優勢
2.1 智能采集
標配支持采集振弦,支持振弦類公式配置,結果值輸出??啥ㄖ浦С植杉?RS485 數字量輸出的傳感器信號。
2.2 體積小巧,安裝簡便
模塊體積小巧,單手輕松拿起。內設簡易安裝說明,采用拔插式接線端子、防水鋁合金外殼,附有安裝支架,現場布設快捷。
2.3 多種組網方式
標配 4G 全網通通信模塊,支持聯通、移動、電信,支持多中心上報;定制 LoRa 版,加入 gateway 網關,多種通訊方式,組網方式靈活。
2.4 手機調試快捷方便
標配 3 年免費物聯網卡及流量,通過高性能的4G/RS485/ 藍牙進行實時通訊。登錄葛南藍牙APP,現場用手機進行調試,快捷方便。
2.5 智能識別參數
模塊可對傳感器身份參數進行遠程智能識別,識別距離達 2500 米,方便用戶在安裝初期進行傳感器資料配置。
2.6 智能故障診斷
模塊對傳感器進行遠程故障診斷,診斷阻值異常、電纜開路、電纜短路、接頭進水等多種故障現象。
2.7 超強續航
內置大容量鋰電池,支持選配接入市電及太陽能供電方式(適配 6.4Ah 可充電鋰電池),持續運作不斷電。滿電通訊次數達 1500 次,電量不足時主動向用戶發送消息提醒。
2.8 支持接入行業通信規約
模塊可根據項目需要接入協議,一站多發,與水文、防汛指揮等相關業務系統實現信息共享。滿足信息安全網絡安全等級保護要求,重點采取安全認證、傳輸加密、存儲加密、數據備份等安全措施,確保信息安全。
